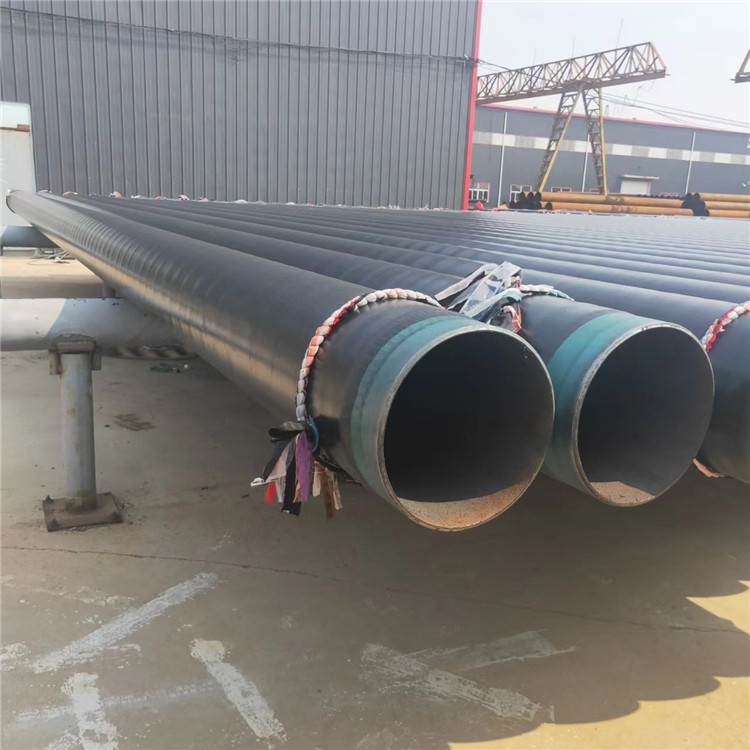

防腐鋼管是指經(jīng)過防腐工藝加工處理，可有效防止或減緩在運(yùn)輸與使用過程中發(fā)生化學(xué)或電化學(xué)反應(yīng)發(fā)生腐蝕現(xiàn)象的鋼制管道。根據(jù)我國(guó)統(tǒng)計(jì)數(shù)據(jù)，每年國(guó)內(nèi)的鋼管腐蝕直接經(jīng)濟(jì)損失2800多億。

當(dāng)前全球每年因鋼管腐蝕損失高達(dá)5000億美元。防腐鋼管可有效地防止或減緩腐蝕延長(zhǎng)鋼管的使用壽命，降低鋼管運(yùn)行成本。

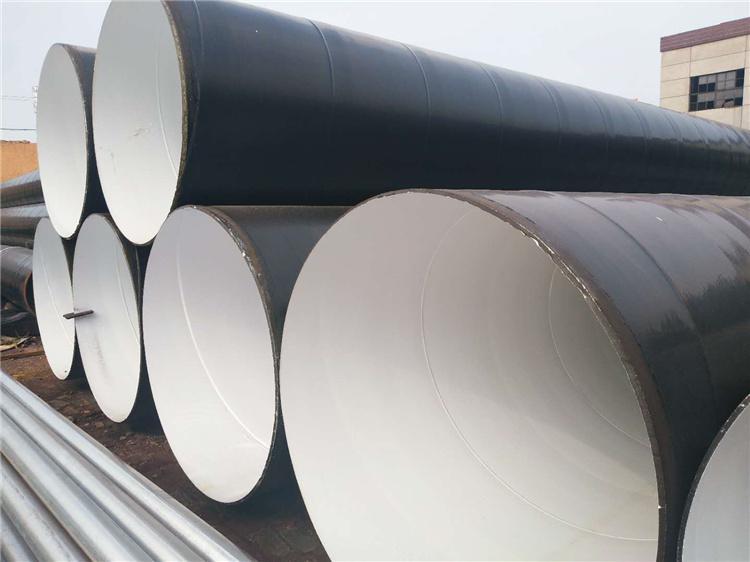

施工及貯存：

（1）涂裝前須將基鐵表面處理Sa2.5級(jí)，施工中嚴(yán)禁帶入水份、灰塵、油污以保證涂刷質(zhì)量。

（2）涂料配比為：甲組分（基料）、乙組分（固化劑）=9kg漆:1kg固化劑（或按我廠告知的比例配比施工）。

（3）施工配比方法為：將甲組分大口打開，將乙組分加入甲組分內(nèi)，充分?jǐn)嚢杈鶆?。熟?0分鐘，即可進(jìn)行涂裝。

（4）此材料要求隨配隨用，配比后的涂料須在六小時(shí)之內(nèi)用完。未配完的材料要密封保存。

（5）陰雨天或相對(duì)濕度大于75%時(shí)應(yīng)停止施工。對(duì)于腐蝕介質(zhì)嚴(yán)重的部位，建議多道涂刷。

（6）產(chǎn)品應(yīng)存放在陰涼干燥處，防止日光直接照射，隔絕火源，遠(yuǎn)離熱源。

（7）貯存期為十二個(gè)月，期滿后應(yīng)檢驗(yàn)各項(xiàng)技術(shù)指標(biāo)，如達(dá)到指標(biāo)要求，可繼續(xù)使用。

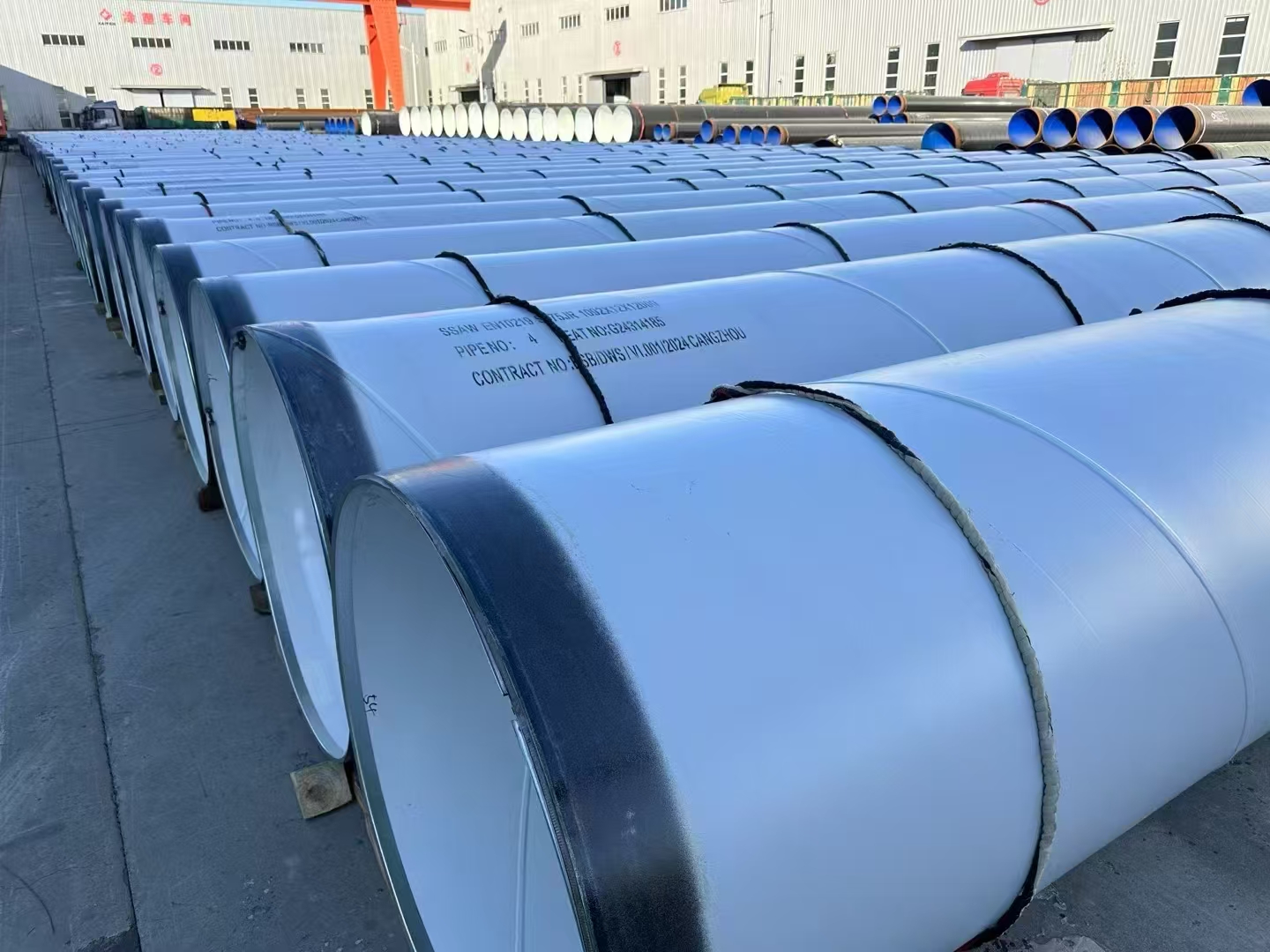

熔結(jié)環(huán)氧粉末防腐

熔結(jié)環(huán)氧粉末又稱熱固性環(huán)氧樹脂重防腐粉末，是一種以空氣為載體進(jìn)行輸送和分散的固體材料，將其施涂于經(jīng)預(yù)熱的鋼鐵制品表面，熔化、流平、固化形成一道均勻的涂層防腐是在高溫下形成的重防腐涂層。該涂層具有涂敷操作簡(jiǎn)便、無污染、涂層抗沖擊和抗彎曲性能好、耐溫性高等優(yōu)點(diǎn)。

熔結(jié)環(huán)氧粉末分類：

1）按使用方法可分為：管道內(nèi)噴涂用粉、管道外噴涂用粉、管道內(nèi)外通用粉。管道外噴涂用粉又分為：?jiǎn)螌臃邸㈦p層粉、三層結(jié)構(gòu)防腐用粉。

2）按用途可分為：石油天然氣管道用粉、飲用水管道用粉、消防管道用粉、煤礦抗靜電通風(fēng)管道用粉、化工管道用粉、石油鉆桿用粉、管件用粉、船舶管道用粉、高鹽水重防腐管道用粉等。

3）按固化條件可分為：快速固化、普通固化兩種類型?？焖俟袒勰┑墓袒瘲l件一般為230℃/0.5~2min，主要用于管道外噴涂或三層防腐結(jié)構(gòu)，由于固化時(shí)間短，生產(chǎn)效率高，適合流水線作業(yè)；普通固化粉末的固化條件一般為230℃/5min以上，由于固化時(shí)間長(zhǎng)，涂層流平好，適用于管道內(nèi)噴涂。

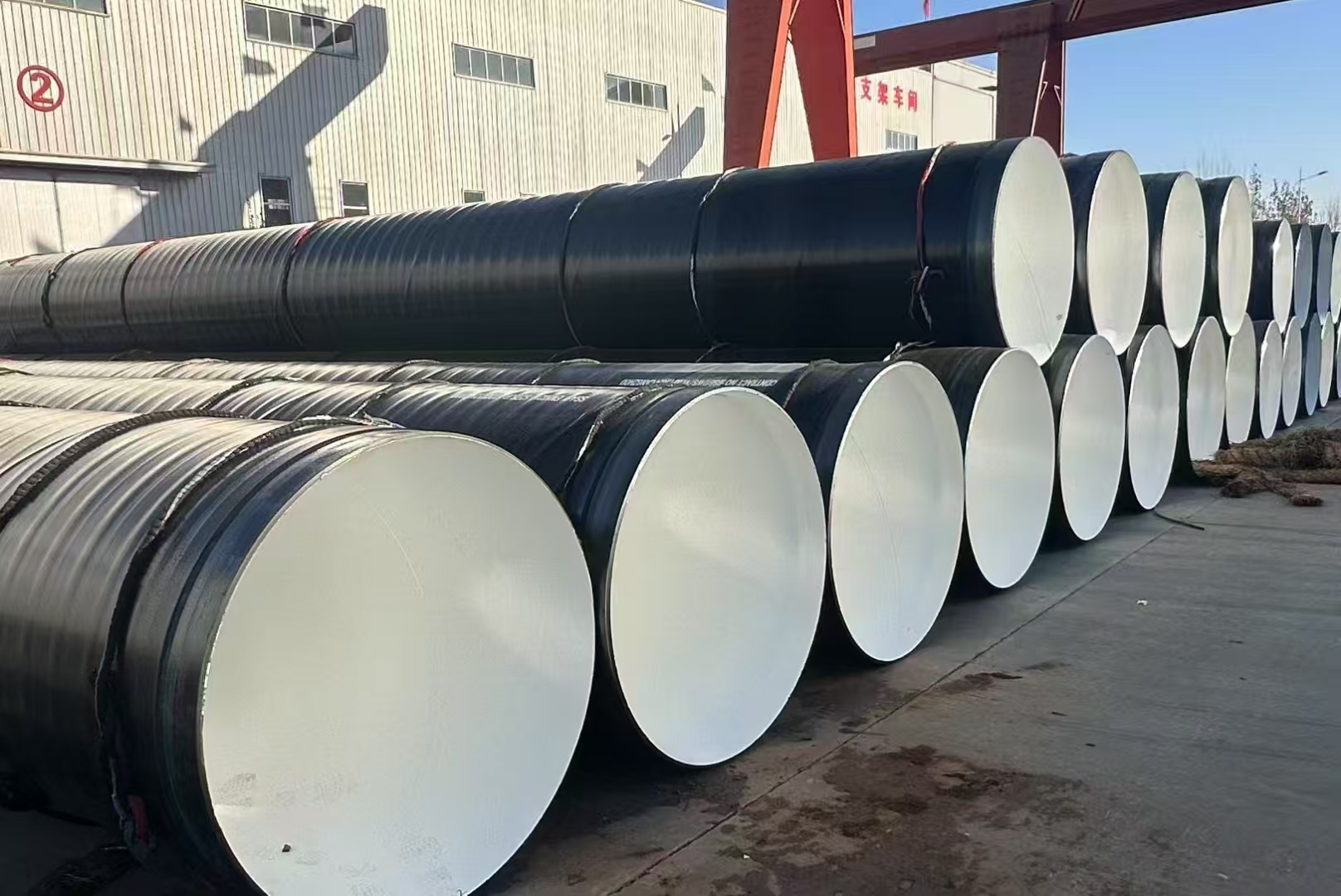

熔結(jié)環(huán)氧粉末的防腐方法：

主要有：靜電噴涂法、熱噴涂法、抽吸法、流化床法、滾涂法等。管道內(nèi)涂敷一般采用摩擦靜電噴涂法、抽吸法或熱噴涂法；這幾種噴涂方法都有一個(gè)共同特點(diǎn)，即噴涂之前需要將工件預(yù)熱到某一溫度，使粉末一接觸即熔化，余熱應(yīng)該能使涂膜繼續(xù)流動(dòng)，進(jìn)一步流平覆蓋整個(gè)鋼管表面，特別是在鋼管表面的凹陷處，以及焊縫兩側(cè)，熔融的涂料流入填平，使涂層與鋼管緊密結(jié)合，最大限度減少孔隙，并在規(guī)定時(shí)間內(nèi)固化，最后用水冷卻終止固化過程。
